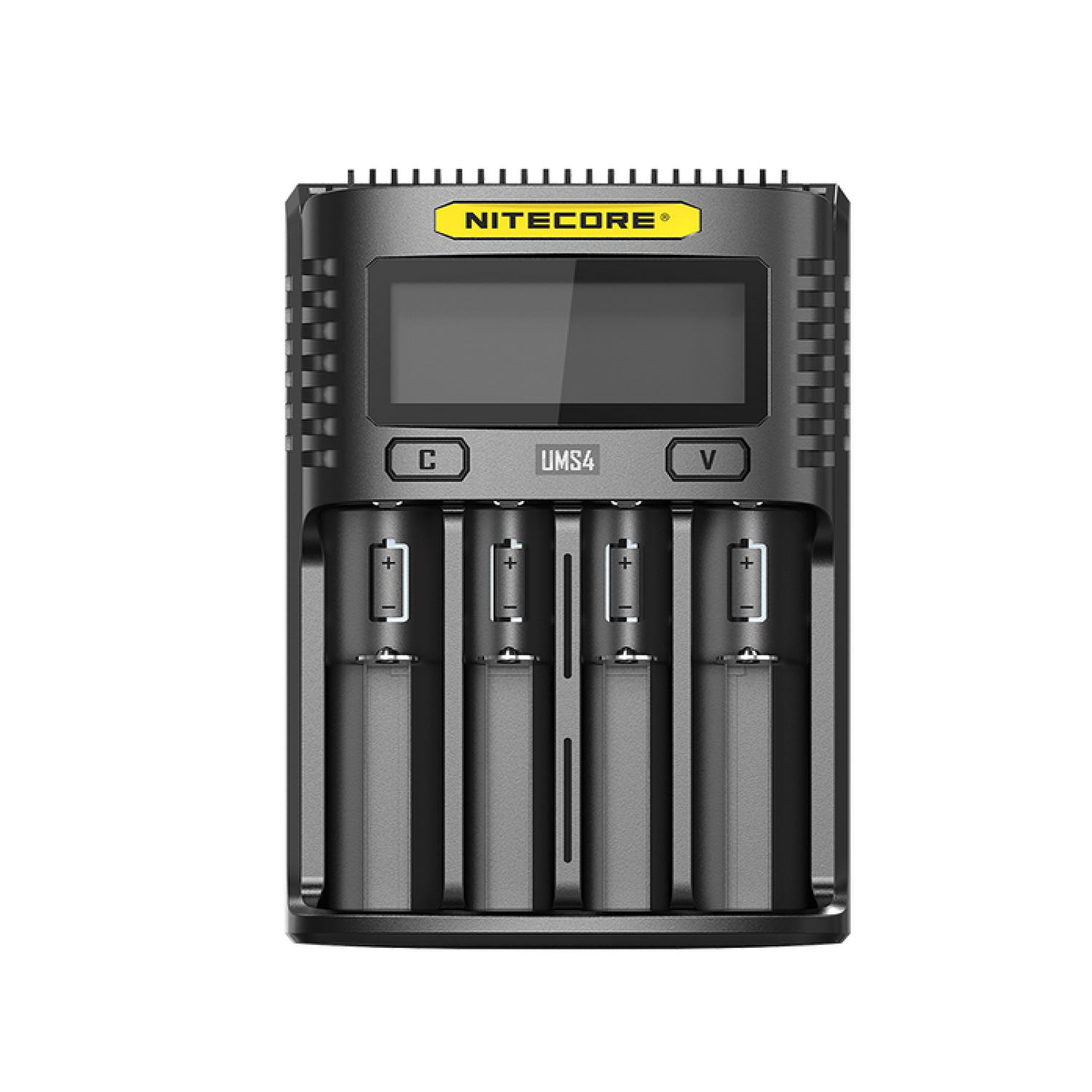

شارژر باتری 4 محفظه مدل UMS4 نایتکر | مشکی

Nitecore NITECORE UMS4

سرعت شارژ این شارژر در حالت عادی تا ۳۰۰۰ میلی‌آمپر (۳ آمپر) می‌رسد، اما در صورتی که قصد افزایش سرعت تا ۴۰۰۰ میلی‌آمپر (۴ آمپر) را دارید، می‌توانید به صورت جداگانه آداپتور QC یا پرسرعت را از اینجا تهیه کنید.

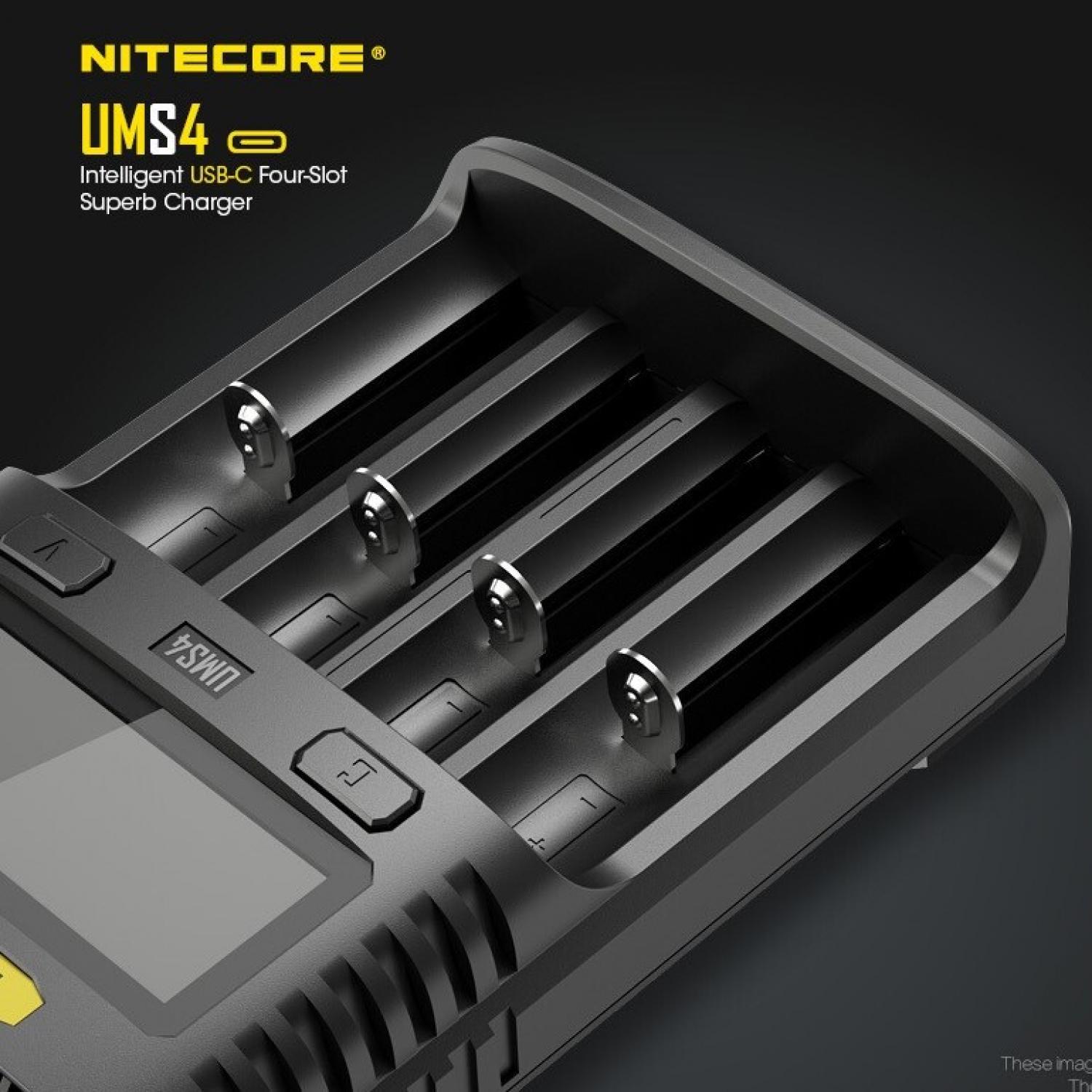

شارژ باتری هوشمند UMS4 می‌تواند براساس شناسایی هوشمند نوع باتری و ظرفیت مربوط به آن، جریان شارژ مناسبی را انتخاب کند. این شارژر با ورودی QC و درگاه USB-C دارای حداکثر خروجی کلی ۴۰۰۰ میلی‌آمپر و حداکثر خروجی ۳۰۰۰ میلی‌آمپر برای هر شیار به‌صورت مجزا است. UMS4 قادر است چهار باتری را به‌طور هم‌زمان شارژ کند و هر شیار را به‌صورت مستقل کنترل نماید. همچنین، این دستگاه تنها در ۵۵ دقیقه می‌تواند ۸۰ درصد از ظرفیت یک باتری ۳۵۰۰ میلی‌آمپر‌ساعتی را شارژ کند.

صفحه‌نمایش LCD این شارژر اطلاعاتی مانند سلامت باتری (با نمایش «Good» یا «Poor»)، مقاومت داخلی، جریان شارژ، ولتاژ باتری، مقدار شارژ شده و زمان شارژ را به‌صورت لحظه‌ای نمایش می‌دهد. این دستگاه از قابلیت تشخیص خودکار سطح توان باتری و انتخاب خودکار ولتاژ و حالت شارژ مناسب برخوردار است و می‌تواند بین سه حالت شارژ (CC، CV و -dV/dt) به‌طور خودکار سوئیچ کند. همچنین امکان تنظیم دستی پارامترهای شارژ برای پاسخگویی به نیازهای مختلف وجود دارد. درگاه USB-C مخصوص این شارژر با منابع تغذیه مختلفی مانند پاوربانک، پنل خورشیدی و آداپتورهای USB سازگار است و امکان تأمین انرژی نامحدود را فراهم می‌کند.

شارژر باتری هوشمند ۴ کانال از یک برنامه بهینه‌شده برای شارژ باتری‌های IMR بهره می‌برد که می‌تواند کل فرایند شارژ را نظارت کند و اطمینان دهد که ولتاژ قطع شارژ همیشه در محدوده ایمن باقی می‌ماند تا طول عمر باتری‌ها افزایش یابد. این شارژر با باتری‌های قابل‌شارژ ۳.۶V/3.7V لیتیوم-یونی، ۳.۸V لیتیوم-یونی، ۱.۲V نیکل-متال هیدرید (Ni-MH) و نیکل-کادمیوم (Ni-Cd) و همچنین ۳.۲V لیتیوم آهن فسفات (LiFePO4) سازگار است.
UMS4 با باتری‌های زیر سازگار است:
– باتری‌های لیتیوم یون ۳.۷ و ۳.۶ ولت با قابلیت شارژ مجدد
– باتری‌های لیتیوم یون ۳.۸ ولت با قابلیت شارژ مجدد (۴.۳۵ ولت هنگامی که به طور کامل شارژ شده باشد)
– باتری‌های Ni-MH/Ni-Cd (نیکل منگنز و کادمیوم) با قابلیت شارژ مجدد ۱.۲ ولت
– باتری‌های LiFePO4

با قرارگیری باتری‌ها در شارژر، UMS4 شروع به شارژ می‌کند و وضعیت سلامت باتری نیز به واسطه کلمات «خوب» یا «ضعیف»، مقاومت درونی، جریان شارژکننده، ولتاژ باتری، میزان شارژ باتری و مدت زمان شارژ کامل نیز بر روی صفحه نمایش LCD نشان داده می‌شوند. شارژ هوشمند UMS4 می‌تواند براساس شناسایی هوشمند نوع باتری و ظرفیت مربوط به آن، جریان شارژکننده مناسبی را انتخاب کند. همچنین انتخاب دستی جریان شارژکننده نیز میسر است.

نظارت بر باتری و گزارش خطا:
UMS4 دارای محافظت قطبیت معکوس و نیز دارای قابلیت ضد اتصال کوتاه است. چنانچه باتری‌هایی که در دستگاه قرار می‌گیرند دارای قطب معکوس یا مدار اتصال کوتاه باشند، صفحه نمایش LCD مربوط به شیار مدنظر عبارت «EE EE» را نشان خواهد داد و صفحه نمایش مربوط به سطح توان باتری نیز روشن می‌شود تا وجود خطا را به کاربر نشان دهد.

توجه: هنگامی که یک یا دو باتری در حال شارژ شدن باشند، توصیه می‌شود که از شکاف‌های ۱ و ۳ یا به جای آن‌ها از شکاف‌های ۲ و ۴ برای شارژ آن‌ها استفاده کنید تا بتوانید به جریان پیش‌فرض بالاتر و معادل ۲۰۰۰ میلی‌آمپر دست پیدا کنید. در غیر این صورت جریان پیش‌فرض شارژ برابر ۱۰۰۰ میلی‌آمپر خواهد بود.

کار کردن با دکمه‌ها:
در هنگام شارژ:

دکمه C (کوتاه فشار دهید): نمایش وضعیت شارژ شیارهای مختلف.

دکمه V (کوتاه فشار دهید): نمایش اطلاعات باتری از جمله سلامت، مقاومت داخلی، جریان شارژ، ولتاژ، حجم شارژ و زمان شارژ.

دکمه C (فشار طولانی): ورود به حالت تنظیم شارژ.

دکمه V (فشار طولانی): ورود به حالت بازیابی (فقط برای باتری‌های IMR بیش‌ازحد تخلیه‌شده).

در حالت تنظیم شارژ:

دکمه C (کوتاه فشار دهید): تغییر بین پارامترهای تنظیمات (جریان شارژ و ولتاژ قطع شارژ).

دکمه V (کوتاه فشار دهید): افزایش جریان شارژ در گام‌های 100mA یا تغییر نوع و ولتاژ باتری.

دکمه V (فشار طولانی): دسترسی مستقیم به حداکثر جریان شارژ.

دکمه C (فشار طولانی): ذخیره تنظیمات و خروج از حالت تنظیم شارژ.

بعد از وارد شدن به حالت تنظیمات شارژ کردن:
دکمه C را برای مدت کوتاهی نگه دارید تا پارامترهای تنظیماتی مختلف را بتوانید انتخاب کنید (جریان شارژ کردن و ولتاژ قطع شارژ).
برای مدت کمی دکمه V را نگه دارید تا در هر بار تنظیم جریان شارژ، بتوانید جریان را به میزان ۱۰۰ میلی‌آمپر افزایش دهید؛ یا اینکه در هنگام تنظیم ولتاژ قطع جریان، بین انواع مختلف باتری و خوانش ولتاژ انتخاب کنید.
نگه داشتن طولانی‌مدت دکمه V به شما کمک می‌کند تا مستقیماً در هنگام تنظیم جریان شارژکننده، به تنظیمات دسترسی داشته باشید. برای مدت طولانی‌تری دکمه C را نگه دارید تا بتوانید از حالت تنظیمات شارژ خارج شوید.
توجه: به مدت ۱۰ ثانیه کاری انجام ندهید تا از بتوانید از حالت تنظیمات شارژ بدون ذخیره‌سازی تنظیمات خارج شوید و پس از آن مجدداً به تنظیمات قبلی بازگردید.

تنظیمات ولتاژ شارژ:
شارژر UMS4 با باتری‌های لیتیوم یون و باتری‌های Ni-MH/Ni-Cd با قابلیت شناسایی اتوماتیک و ولتاژ شارژ مناسب سازگار است. بعد از آنکه باتری در شکاف دستگاه قرار گرفت و عملیات شارژ کردن آغاز شد، به مدت کوتاهی دکمه C را فشار دهید تا بتوانید شکاف درست را انتخاب کنید و پس از آن دکمه C را برای مدت طولانی‌تری نگه دارید تا بتوانید به مد تنظیمات شارژ وارد شوید.

تنظیمات جریان شارژ:
برای انجام تنظیمات جریان شارژ، لطفاً طبق مراحل زیر عمل کنید:
پس از اینکه باتری را در شکاف شارژ مربوطه قرار دادید و فرایند شارژ شروع شد، برای مدت کمی دکمه C را نگه دارید تا بتوانید شکاف درست را انتخاب کنید و برای مدت طولانی‌تری دکمه C را نگه دارید تا بتوانید وارد تنظیمات شارژ شوید.
پس از وارد شدن به مد انتخاب نحوهٔ شارژ شدن، صفحه نمایش عبارت چشمک‌زن «CHG. STATUS» را نشان خواهد داد. دکمه V را برای مدت کوتاهی نگه دارید، در هر بار فشردن این دکمه جریان شارژ شدن به میزان ۱۰۰ میلی‌آمپر افزایش می‌یابد. دکمه V را برای مدت طولانی‌تری نگه دارید تا مستقیماً به تنظیمات حداکثر دسترسی داشته باشید.
هنگامی که تنظیمات به پایان رسید، با نگه داشتن طولانی‌مدت دکمه C، تغییرات ایجاد شده را ذخیره کرده و از مد شارژ خارج شوید.
نکته: هنگامی که ولتاژ کافی نباشد و جریان شارژ بزرگی در تنظیمات انتخاب شده باشد، شارژر به طور اتوماتیک و بر اساس ولتاژ ورودی، توزیع جریان هوشمند را برخواهد گزید.

مد شارژ QC:
UMS4 دارای جریان شارژ سریع از نوع QC 2.0 است. هنگامی که توان شارژر مورد نیاز توسط یک دستگاه QC تأمین شود یا به یک آداپتور QC متصل باشد، صفحه اسکرین عبارت «شارژ سریع» را نشان خواهد داد و ماکزیمم ورودی هر یک از شکاف‌ها برابر ۳۰۰۰ میلی‌آمپر خواهد بود.

شناسایی اتوماتیک مقاومت داخلی باتری:
هنگامی که UMS4 روشن باشد و باتری داخل آن قرار بگیرد، صفحه نمایش به طور اتوماتیک مقاومت داخلی را شناسایی کرده و عبارت «CHG. STATUS» را نشان خواهد داد. هنگامی که مقاومت داخلی زیر ۲۵۰ mΩ باشد، عبارت «خوب» و زمانی که مقاومت داخلی بالای ۲۵۰ mΩ باشد، عبارت «ضعیف» روی صفحه نمایش نشان داده می‌شود که باتری می‌بایست تعویض شود.

محاسبه حجم شارژ شده:
در طی فرایند شارژر باتری، شارژر به طور اتوماتیک میزان شارژ باتری را زیر «CHG. STATUS» نشان خواهد داد.

نقش ذخیره‌سازی انرژی:
چنانچه به مدت ۳ دقیقه، هیچ کاری بر روی دکمه‌ها یا باتری‌ها انجام نشود، صفحه نمایش به طور اتوماتیک بر روی حالت ذخیره‌سازی انرژی قرار خواهد گرفت. به منظور روشن نگه داشتن صفحه نمایش، می‌بایست کاری را با دکمه یا باتری‌ها انجام دهید.

فعال‌سازی باتری لیتیوم یون فرسوده شده:
UMS4 می‌تواند باتری‌های لیتیوم یون فرسوده شده را با استفاده از یک مدار محافظتی فعال‌سازی کند. پس از نصب باتری، UMS4 باتری را قبل از شارژ، تست کرده و فعال‌سازی می‌کند. هنگامی که یک باتری به عنوان باتری آسیب دیده شناسایی می‌شود، صفحه نمایش عبارت «EE EE» را نشان خواهد داد.

جلوگیری از شارژ شدن بیش از اندازه:
UMS4 به صورت جداگانه زمان شارژ هر باتری را محاسبه می‌کند. هنگامی که زمان شارژ در هر شکاف از ۲۰ ساعت تجاوز کند، دستگاه به طور اتوماتیک فرایند شارژ شدن آن شکاف را متوقف خواهد کرد و عبارت «END» در زیر «CHG. STATUS» نمایش داده خواهد شد. این کار برای جلوگیری از گرم شدن بیش از حد یا بعضاً انفجار در اثر مشکلات ناشی از کیفیت باتری انجام می‌شود.
